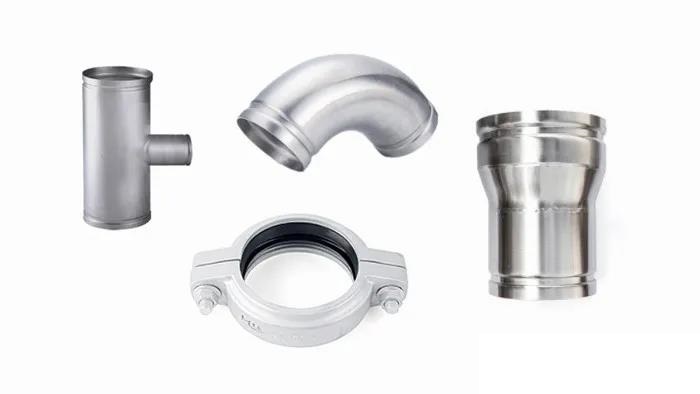

沟槽式管件（Grooved Fittings）也叫卡箍连接，是一种新型的钢管连接管件，从1998年开始研制开发，经过短短几年的开发和应用，已逐步在某些领域，取代了法兰和焊接的两种传统管道连接方式。不但技术上更显成熟，市场也普遍认可，而且得到了国  家法规政策的积极引导。

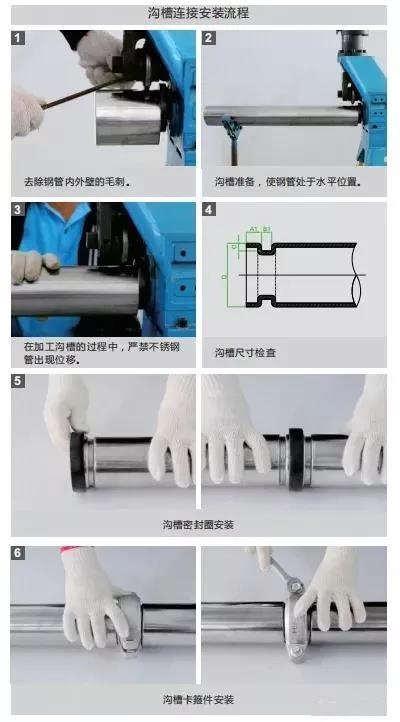

一：沟槽连接的基本原理及“六步法”安装过程

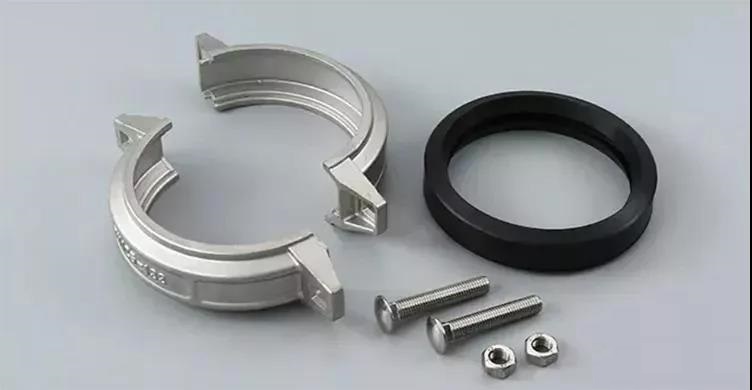

严格意义上讲，沟槽属于机械式的连接方式。将另一根已沟槽的钢管插入鞍型密封圈，转动鞍型密封圈，使其位于接口中间部位。在鞍型密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺孔位置，安装螺栓并均匀交替拧紧螺母，从而ZUI终达到密封效果。

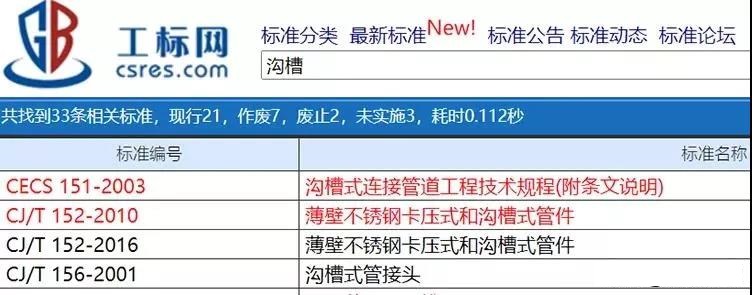

二：沟槽管件的五项标准

CJ/T 156-2001 《沟槽式管接头》

GB 5135.11-2006 《自动喷水灭火系统 第11部分:沟槽式管接件》

CJ/T 152-2016 《薄壁不锈钢卡压式和沟槽式管件》

GB/T 36019-2018 《沟槽式管路连接件技术规范》

T/CECS 151-2019 《沟槽式连接管道工程技术规程》

下面就五项标准的应用领域、压力等级、规格尺寸三个方面对比如下：

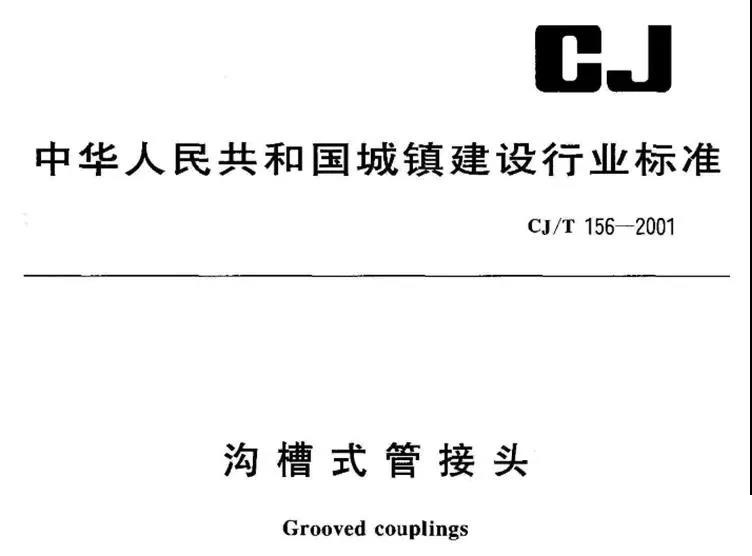

1：CJ/T 156-2001 《沟槽式管接头》

应用领域：给排水、消防、空调、燃气、化工、造船等

公称压力：2.5MPa以下

规格尺寸：分刚性接头和挠性接头，其中刚性接头ZUI大公称通径DN300，挠性接头ZUI大公称通径DN600。

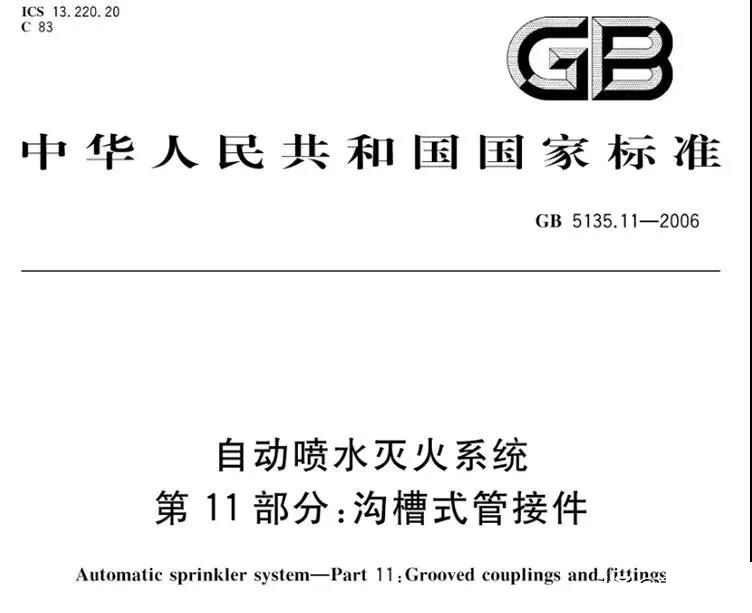

2：GB 5135.11-2006 《自动喷水灭火系统 第11部分:沟槽式管接件》

应用领域：自动喷水灭火系统

公称压力：额定工作压力不得低于1.2MPa，并应符合1.2MPa，1.6MPa，2.5MPa等系列压力等级。

规格尺寸：DN300（含）以下

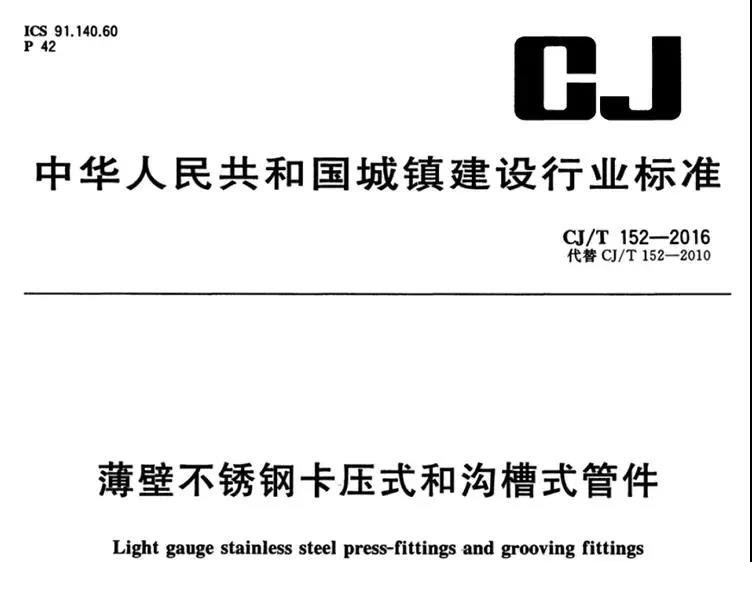

3：CJ/T 152-2016 《薄壁不锈钢卡压式和沟槽式管件》

这是一本专门适合不锈钢水管应用的关于沟槽管件的标准。

公称压力不大于1.6MPa，公称尺寸不大于DN300。

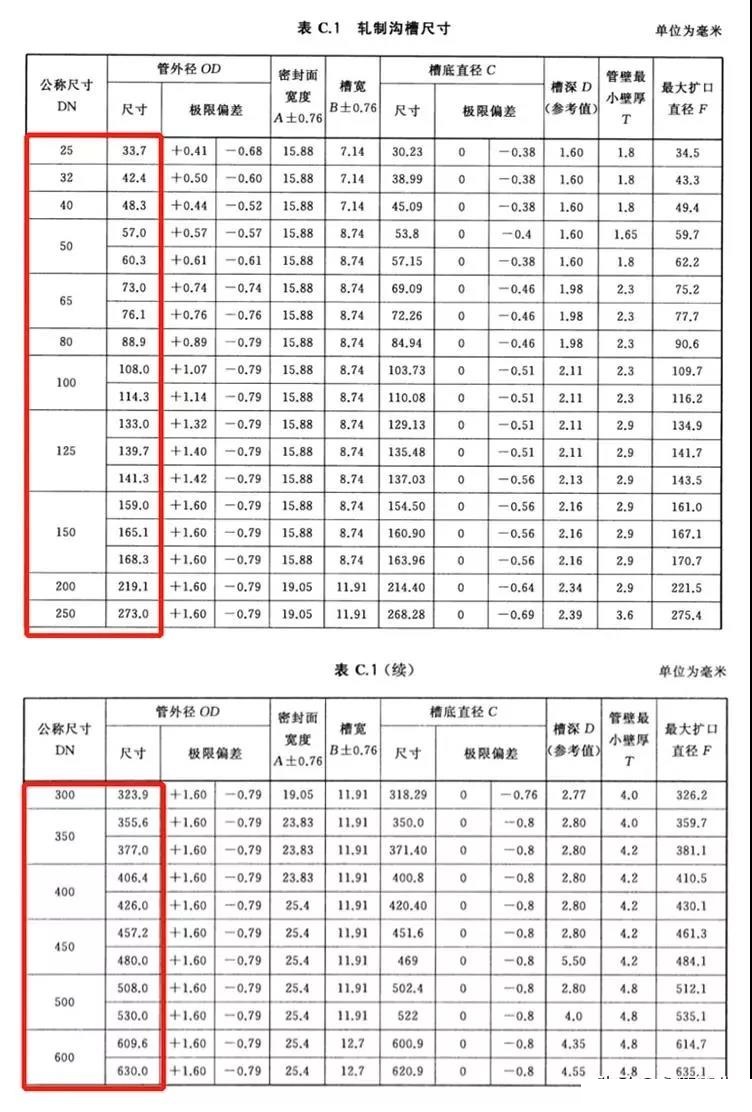

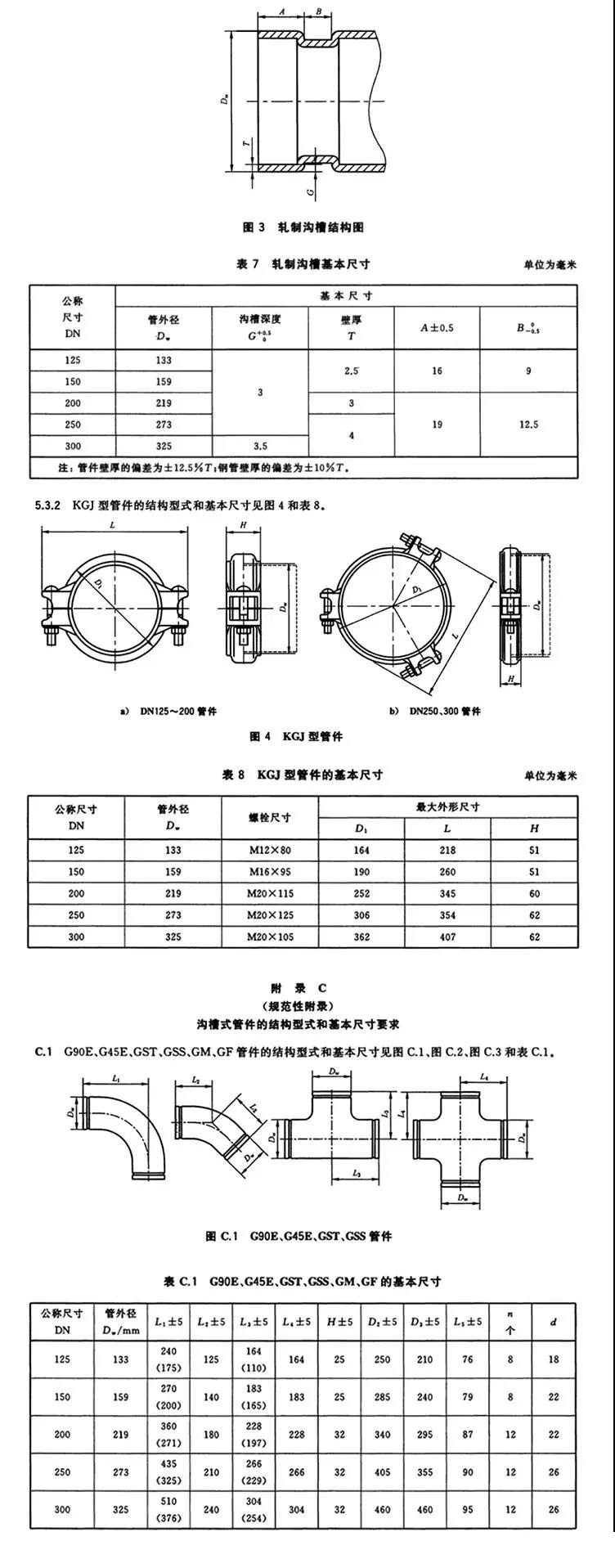

下图列出了常用的轧制沟槽尺寸及相应的管外径。

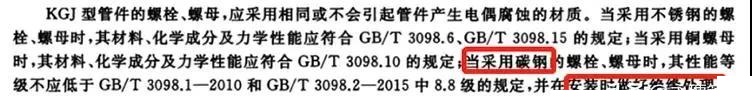

在这本标准中，还提到了电偶腐蚀的问题，值得注意；

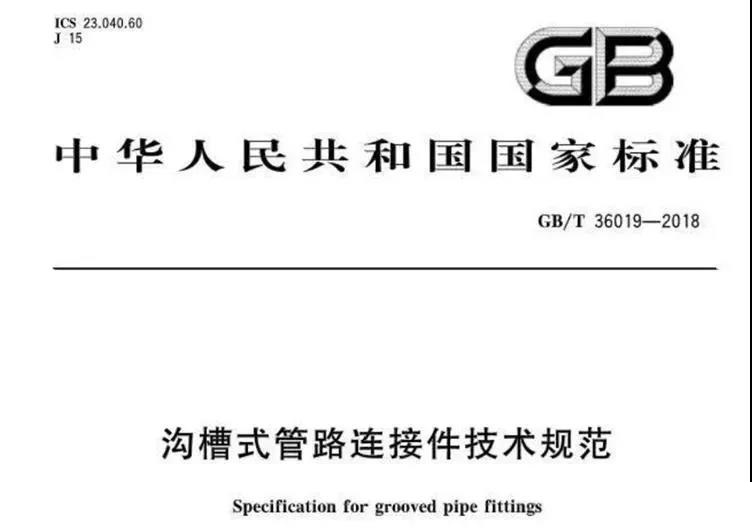

4：GB/T 36019-2018 《沟槽式管路连接件技术规范》

应用领域：给排水、消防、空调

公称压力：不大于2.5MPa。

规格尺寸：DN25-DN600。（见下图）

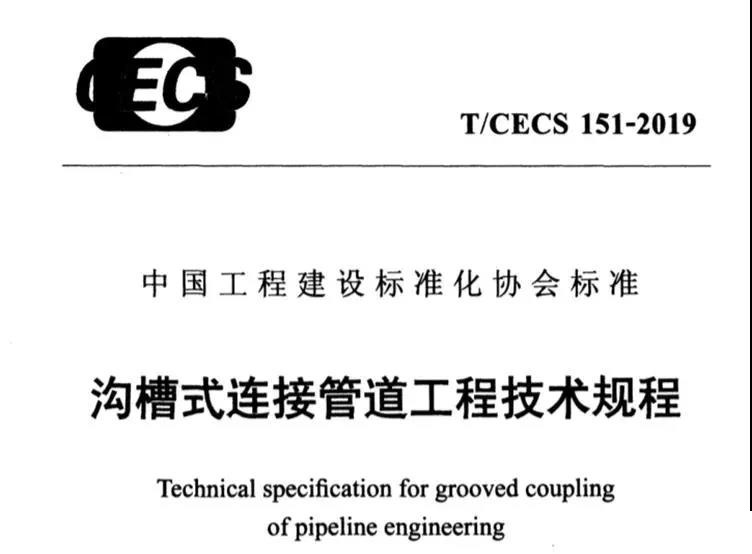

5：T/CECS 151-2019 《沟槽式连接管道工程技术规程》

公称压力：不大于2.5MPa。

规格尺寸：DN20-DN600。

在这本技术规程里面，值得注意的点还是挺多的，以下分别列出：

1：在规程的前言，列出了不能应用沟槽连接方式的两种场合。

2：对现场加工沟槽的管材做出尺寸限制：

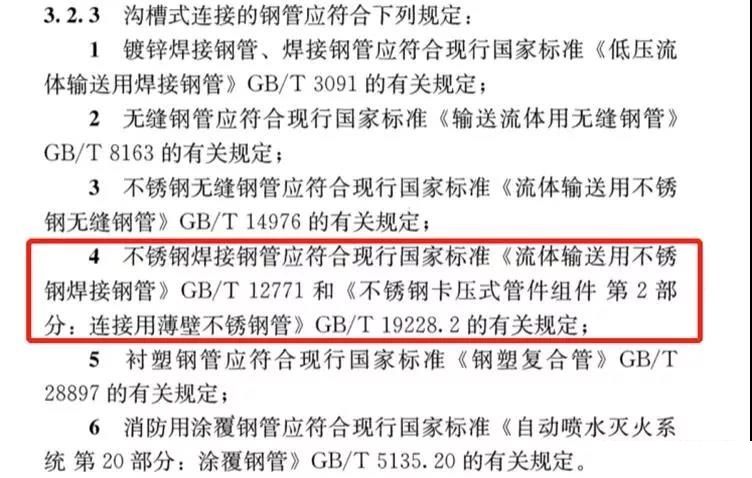

3：对沟槽式连接的不锈钢管所遵循的标准作出规定：

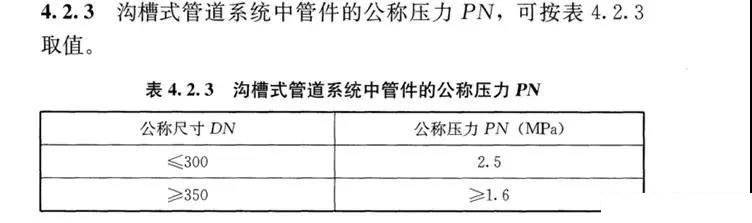

4：对于沟槽管件的公称压力做出界定：
